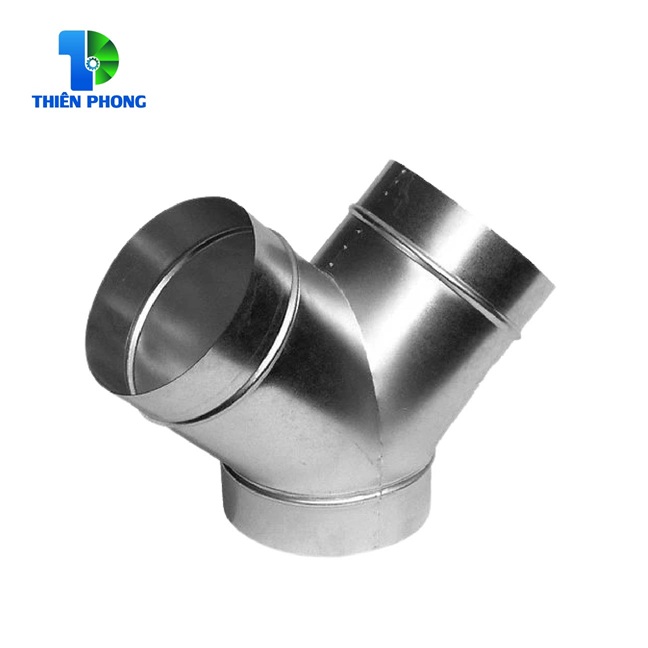

Chân rẽ tròn chữ Y(Chữ Y ống gió tròn)

Trong hệ thống thông gió, điều hòa không khí (HVAC), việc thiết kế và thi công các đường ống dẫn khí một cách hiệu quả và linh hoạt luôn là yếu tố quan trọng ảnh hưởng đến hiệu suất tổng thể. Trong số các phụ kiện ống gió, chân rẻ tròn chữ y (hay còn gọi là chữ Y ống gió tròn) đóng vai trò là thiết bị chia nhánh khí phổ biến và hiệu quả nhất hiện nay.

Chân rẻ tròn chữ Y là gì?

• Chân rẻ tròn, còn gọi là chữ Y ống gió tròn hay ngã ba ống rẻ tròn, là một loại phụ kiện dùng trong hệ thống ống gió tròn. Sản phẩm này được thiết kế theo hình chữ Y, với một đầu vào và hai nhánh đầu ra (hoặc ngược lại), cho phép chia khí từ một đường ống chính ra hai hướng khác nhau.
• Trong tiếng Anh, phụ kiện này thường được gọi là “Y-branch” hoặc “Y-fitting”, được sử dụng rộng rãi trong các hệ thống cấp khí, hút khí, hút mùi, hút khói, và thậm chí trong hệ thống xử lý bụi công nghiệp.

Cấu tạo – hình dạng – chất liệu

1. Cấu tạo và hình dạng

Chân rẻ tròn có hình dạng giống chữ Y, gồm ba nhánh ống tròn:

• 1 nhánh chính: thường nối với ống gió chính (ống cấp khí hoặc hút khí).
• 2 nhánh rẽ: thường nối ra hai hướng khác nhau để chia luồng khí.
• Góc chia thường phổ biến là 45 độ hoặc 60 độ, đảm bảo luồng khí được chia đều, hạn chế hiện tượng rối dòng, nhiễu động khí hoặc tạo tiếng ồn.

2. Chất liệu chế tạo

• Chân rẻ tròn thường được sản xuất từ các vật liệu phổ biến sau:
• Tôn mạ kẽm (GI): thông dụng nhất, giá thành hợp lý, chống gỉ nhẹ, dễ gia công.
• Inox 304: dùng cho môi trường ẩm ướt hoặc yêu cầu độ bền cao như nhà máy thực phẩm, phòng sạch.
• Tôn đen sơn tĩnh điện: tăng tính thẩm mỹ và chống ăn mòn.
• Nhôm: nhẹ, dễ lắp đặt, dùng trong các hệ thống có yêu cầu đặc biệt.
• Tùy vào nhu cầu sử dụng, môi trường làm việc và ngân sách mà người dùng sẽ chọn chất liệu phù hợp.

Tác dụng của chân rẻ tròn

• Chân rẻ tròn giữ vai trò quan trọng trong việc đảm bảo hiệu quả vận hành của hệ thống ống gió. Dưới đây là những tác dụng nổi bật:

1. Chia nhánh luồng khí hiệu quả

• Chức năng chính của ống gió tròn chữ Y tròn là chia luồng khí từ một nguồn chính ra hai hướng, giúp mở rộng vùng phủ thông gió, điều hòa hoặc hút mùi, hút khói.
• Ví dụ: trong hệ thống hút mùi bếp công nghiệp, khí thải có thể được chia làm 2 nhánh để hút ở hai điểm khác nhau chỉ với một đường ống chính.

2. Tối ưu không gian thi công

• So với các mối nối phức tạp khác, chân rẻ tròn có thiết kế nhỏ gọn, giúp tiết kiệm không gian và dễ dàng bố trí đường ống trong các trần kỹ thuật hẹp, phòng máy hoặc nhà xưởng.

3. Giảm tổn thất áp suất

• Với góc chia hợp lý, chữ Y ống gió tròn giúp khí lưu thông mượt mà, hạn chế xoáy khí và giảm tổn thất áp suất so với các mối nối gấp khúc.

4. Tăng tính linh hoạt cho hệ thống

• Dễ dàng thiết kế hệ thống có nhiều hướng cấp khí, hút khí hoặc xử lý bụi – giúp hệ thống hoạt động linh hoạt, hiệu quả hơn.

Cách lựa chọn chân rẻ tròn hợp lý

• Để hệ thống hoạt động tốt, việc lựa chọn đúng loại ống chia gió chữ Y là rất quan trọng. Dưới đây là các yếu tố cần cân nhắc:

1. Kích thước phù hợp

• Đường kính các nhánh (D) phải tương thích với ống gió đang sử dụng.
• Tỷ lệ chia nhánh nên được tính toán để đảm bảo áp lực khí chia đều.

2. Góc chia phù hợp

• Chọn góc chia 45 độ hoặc 60 độ để khí đi êm, tránh chia gấp gây rối dòng.
• Tránh chọn loại quá gắt hoặc góc quá rộng vì dễ gây tắc nghẽn.

3. Chất liệu theo môi trường

• Môi trường khô ráo → dùng tôn mạ kẽm.
• Môi trường ẩm, ăn mòn → chọn inox 304.
• Không gian nội thất → chọn tôn sơn tĩnh điện để tăng thẩm mỹ.

4. Kiểu kết nối

• Mặt bích: chắc chắn, dễ bảo trì.
• Khóa bấm (Snaplock): tiện lắp đặt, phổ biến cho ống tròn nhỏ.

Vì sao nên chọn chân rẻ tròn chữ Y

Dưới đây là những lý do thuyết phục khiến chân rẻ tròn (ống gió chữ Y) là lựa chọn tối ưu:

1 .Hiệu quả kỹ thuật cao

• Thiết kế tối ưu giúp chia luồng khí mượt mà, hạn chế tiếng ồn, tổn thất áp, đồng thời phân bổ khí đều khắp hệ thống.

2. Đa dạng ứng dụng

• Dùng được cho cả hệ thống cấp gió, hút khí, hút bụi, điều hòa, từ nhà ở, tòa nhà, nhà xưởng đến phòng sạch, nhà máy thực phẩm.

3. Dễ dàng thi công

• Thiết kế chuẩn kỹ thuật, phù hợp với các loại ống tròn tiêu chuẩn, giúp tiết kiệm thời gian và công sức lắp đặt.

4. Chi phí hợp lý

•  So với các giải pháp chia nhánh khác, chân rẻ tròn có chi phí thấp hơn, độ bền cao, phù hợp nhiều mức đầu tư từ dân dụng đến công nghiệp.
